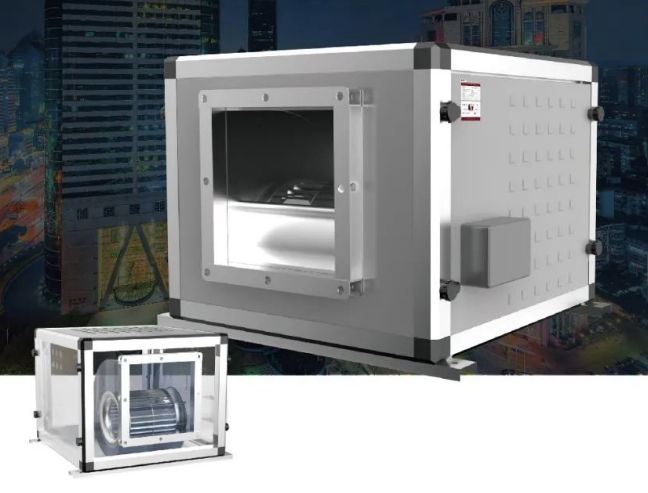

GDF型离心式管道风机

类别:离心式箱体风机文章出处:鑫风风机发布时间:2021-07-28 17:35:08浏览人次:4851

—、产品概述
1.1. GDF型离心式管道风机,叶轮为前倾式多翼离心叶轮,单面吸风,风机设计成水平进出,方.形进出风口可直接与风管联接。风机电机为空调专用电机,整机具有噪声低,运转平稳,使用寿命长等特点。
1.2. 风机按直径分为180~560mm二十种规格。系列风量为160~9100m 3/h, 全压为73~578Pa。
1.3. 为适应不同场所噪声的要求,分为:
● 普通型:其全部材料为镀锌钢板通过咬口或铆接成形;
● 消声型:其风机部分为镀锌钢板通过咬口或铆接成形,机壳内贴消声棉。
1.4. 风机可配用变频电机和变频控制器,实现无级调速,建议调节频率锁定在25Hz~ 50Hz。为适应防爆环境需要,风机可做成防爆风机,防爆等级为EXdIIBT4。

二、产品工作条件

工作温度

湿度

介质条件

工作电源

单项

-20~ +40℃(可连续运转)

小于90%

空气 (含尘量不超过100mg/m3)

三相380V/50Hz

220 V/50Hz (部分型号)
三、产品应用
风机可广泛应用于宾馆饭店、会议室、办公楼、公共侧所、商场等通风换气之用。
四、产品配置
4.1标准配置
● 叶轮;
● 消声棉(仅消声型) ;
● 机壳(机壳、集流器、支架);
● 电机;
● 防护网;
4.2备选件及附件(订货时注明是否购买)
※ 减振设备;
※ 消声器;
※ 控制箱;
※ 对接法兰;
五、产品加工工艺
5.1、风机叶轮为优质镀锌钢板,全部模具生产,经咬口成形。叶轮经静、动平衡校正,平衡精度不大于G4.6级。
5.2、风机机壳为为优质镀锌钢板,经数控折弯机折边成形,与进出口法兰用自攻螺钉连接装配成形,方便拆装,消声型风机机壳内贴消声棉。

GDF型离心式管道风机性能参数

机号

转速(r/min)

风量(m3/h )

全压(Pa)

功率

(Kw)

电压(V)

噪声dB(A)

重量(kg)

GDF-1.8-4

1400

330

128

0.025

220

47

12

276

155

228

186

GDF-1.8-6

900

235

73

0.018

220

44

12

204

102

160

122

GDF-2.5-4

1380

1200

225

0.25

220

61

18

1000

300

860

330

GDF-2.5-6

900

800

106

0.09

220

53

16

720

128

560

142

GDF-2.5-8

690

600

80

0.04

220

46

16

550

90

450

100

GDF-3.0-4

1380

2510

370

0.75

220

68

25

2000

515

1620

578

GDF-3.0-6

900

1640

158

0.18

220

58

22

1300

220

1060

246

GDF-3.0-8

690

1260

100

0.09

220

52

21

1000

138

800

156

GDF-3.5-6

900

2599

214

0.37

380

60

36

2071

298

1678

335

GDF-3.5-8

690

1820

160

0.25

380

57

32

1600

188

1450

192

GDF-3.5-10

550

1550

85

0.09

380

52

29

1240

112

900

128

GDF-4.0-6

900

3600

373

0.75

380

67

58

3200

462

2800

500

GDF-4.0-8

690

2700

210

0.37

380

61

48

2400

260

2120

285

GDF-4.0-10

550

2300

130

0.18

380

56

45

2000

175

1780

190

GDF-4.5-8

690

4000

300

0.75

380

66

68

3760

340

3500

380

GDF-4.5-10

550

3200

185

0.37

380

60

55

3000

220

2750

250

机号

转速(r/min)

风量(m3/h )

全压(Pa)

功率

(Kw)

电压(V)

噪声dB(A)

重量(kg)

GDF-5.0-8

690

5400

350

2.2

380

70

95

5000

430

4560

470

GDF-5.0-10

550

4500

220

0.75

380

63

72

4000

280

3650

310

GDF-5.6-8

700

9100

450

3

380

73

105

8600

482

8200

505

GDF-5.6-10

550

6700

270

2.2

380

63

72

6320

290

5850

330

注:上述表中噪声值为普通型风机噪声值,消声型风机噪声值可降低1-3dB(A)

GDF型离心式管道风机外形及安装尺寸

型号

A

A1

B

B1

L

L1

L2

GDF1.8

295

235

200

140

265

200

220

GDF2.5

460

400

310

250

460

300

340

GDF3

510

450

360

300

460

300

390

GDF3.5

660

600

410

350

660

500

440

GDF4

760

700

460

400

680

500

490

GDF4.5

810

750

510

450

760

600

540

GDF5

860

800

560

500

800

600

590

GDF5.6

860

800

620

560

800

600

650
